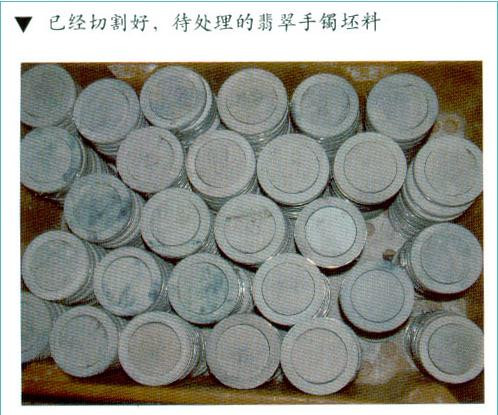

二.酸处理

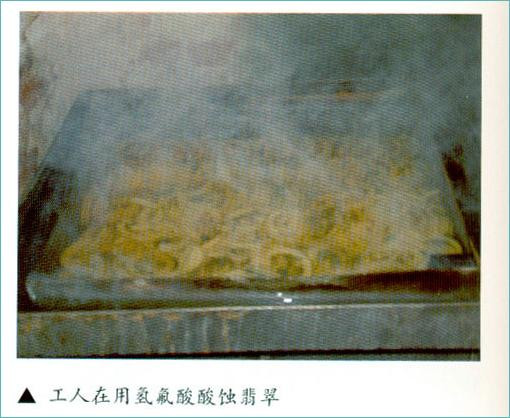

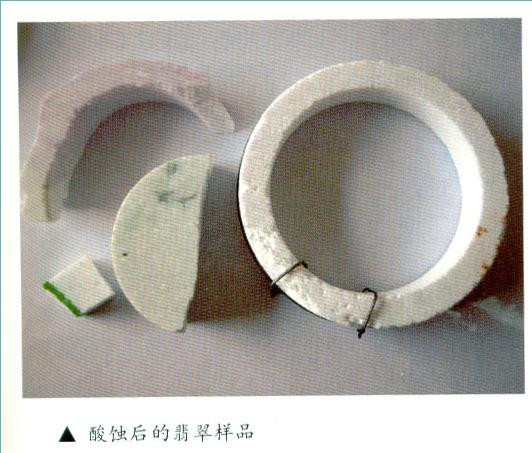

　　将待处理翡翠原料放入浓硝酸和氢氟酸混合液中加热。温度范围为90摄氏度—100摄氏度之间，如果温度大于100度，酸液沸腾，极易挥发，短时间内酸液即失去作用。而在90度左右温度下既可以加快反应速度发挥酸液与翡翠中亚铁离子和铁离子的作用去除黄色和脏底，又可以减少挥发延长酸液的使用期限。反应一段时间以后从酸液中取出翡翠原料放入清水中，提高温度，沸腾后取出，重新换上清水，再加热至沸腾。如此重复3—4次，目的是清洗掉渗入翡翠中的酸液，由于翡翠晶粒之间或裂隙中的着色物质被酸溶解带走，从而使翡翠底色发白。发干，不透明，这时翡翠结构已受到一定程度的破坏。

      三.碱处理

　　酸处理后经过清水洗涤的翡翠原料放入烧碱溶液中加热至90度左右，既中和了酸液，同时由于强碱作用，加速裂隙的扩大从而进一步松化了翡翠结构，上述酸处理和碱处理的过程重复进行多次，可根据原料颗粒度的大小或结构的致密程度进行调整，一般为数十天不等。由于翡翠的矿构组成不尽相同，酸处理时，翡翠样品酸蚀速度和处理效率有很大的不同。有些翡翠甚至在酸处理后也不适合充填。一般来说杂质越多酸蚀速度越快。所需处理时间越短。同时，翡翠结构的松化和被破坏程度与原来翡翠的结构致密程度有关也与强酸强碱的浓度和处理时间的长短有关。如果原来晶粒较细而致密的翡翠原料浸泡的时间越短。其结构受到破坏程度就越轻；如果原来的结构较粗而松散，加上处理的时间又较长，其结构受到的破坏就较强。处理过程中由于酸碱溶液在反应温度下易挥发，换液次数多，酸碱溶掖浓度高，成本就提高了。但处理时间可相应缩短；反之换液次数少成本相应降低。酸碱溶液因挥发而浓度降低导致处理时间延长。因此为了达到净化松化翡翠原料的目的，必须根据待处理原料选择经济合理的酸碱浓度、换液次数、处理温度及处理时间。

       四.注胶充填处理

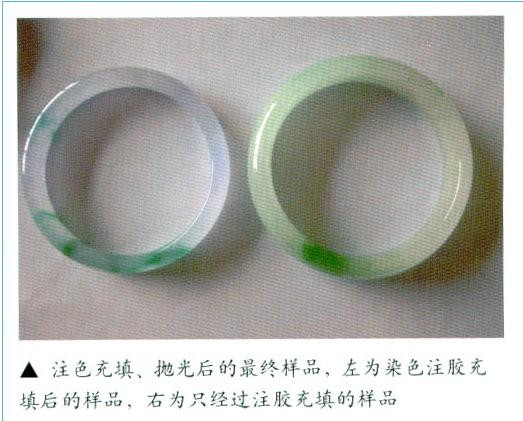

　　酸碱处理翡翠的过程呈沿着颗粒间隙进行的因而导致其结构疏松，充填树脂不仅为了胶结已成为松散状的结构提高其强度也为了这到增加透明度的目的。酸碱处理后的翡翠经中和清洗后放入烘箱中烘干再移入高压釜中，密封后抽真空，然后将环氧树脂和固化剂二乙醇胺以一定比例混合，加热降低其粘度然后加入高压釜中。此时继续保持抽真空状态一段时间，然后关闭真空泵，恢复常压再在高压釜内加入一定压力。其目纳是为了使树脂能完全进入翡翠松化的结构中，取出翡翠原料。加热至其表面固化即完成B处理过程。处理后的材料可进行抛磨成型、雕刻等后期工序。注色充填、抛光后的最终样品，左为染色注胶充填后的样品。右为只经过注胶充填的样品。

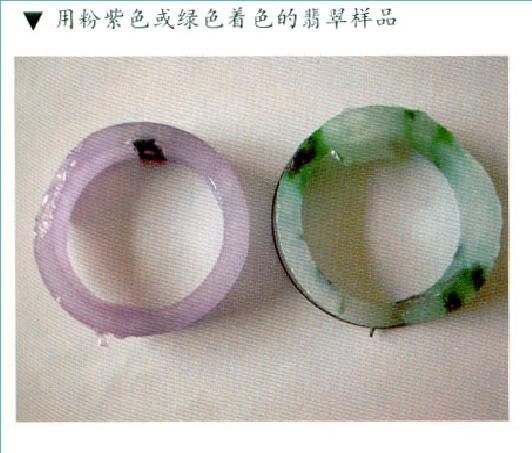

          五.着色处理

　　注胶充填处理前，可根据客户需要进行染色处理，在原料表面点染颜料。颜料分为油溶和水溶两种，分别称为油性染料和水性染料；可点染也可浸染；可染同种颜色，也可以同时染多种颜色。染色后再进行注胶充填处理，更显得自然柔和，且稳定不易褪色。

          六.B货翡翠的表面处理

　　翡翠经过注胶处理后再进行抛光等后续处理，使表面平滑，光泽增加，网状龟裂纹不易出现，光彩夺目。

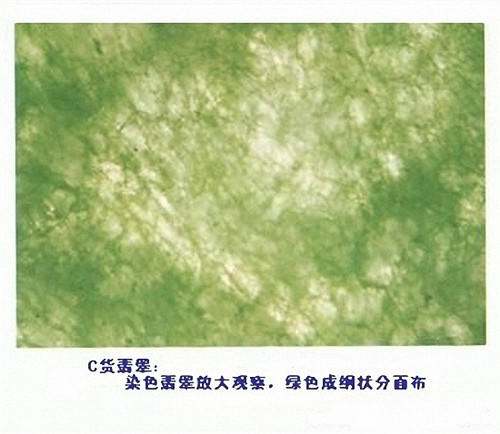

  以前市面上常使用的是一种含铬的绿色染料，因此不难用查尔斯滤色镜识别之(在查氏镜下颜色变红，或紫红－暗红)。但近代生产的c货已不使用含铬染料，改用有机染料，故查氏镜已无能为力。不过它毕竟是染色品，只要仔细检查，可发现其表面的绿色较浓艳，愈往内，愈浅淡；有时还可见绿色像蛛网一般沿颗粒边缘和裂隙分布。另外，有的折射率也会略改变(受染色剂影响)。若用火烤，也会变色和散发异味。c货翡翠的颜色一般不耐久，短则半年、一年就会褪去，长则可维持数年之久。另外，已知染色已不限于绿色，也有染红色和紫色。

        c货的制作方法

　　染色：制作翡翠c货前，将翡翠洗净(洗净油污)，然后将翡翠放人镬巾加温，与铁质矿物混合15分钟左右，令其组织膨胀张开，再浸入化学染剂溶液，如无机铬盐溶液之中，并继续加温。在第一次染色后，颜色只附于翡翠的表面，看上去很“浮”。这一过程反复进行多次，就能使染色剂慢慢渗透人翡翠品粒的间隙之中，或进入翡翠解理微裂之中，看起来颜。色均匀一致，有时足以乱真。

  先帮大家讲到这啦~~ 呵呵 ~~!!  我会不断更新的~~!!呵呵

  今天帮大家讲讲翡翠的颜色成因

纯净的硬玉矿物是无色或白色，由于致色元素的加入使其呈现各种美丽的颜色。颜色的形成是硬玉岩在长期的地质作用过程中元素相互交代的结果。它对翡翠的品质高低起到至关重要的作用。

白色：纯净的硬玉岩为白色，化学成分单一，为纯粹的钠铝硅酸盐。

    绿色：翡翠的绿色是由于铬(Cr3+)离子替代了硬玉矿物中的铝离子(Al3+)的结果。铬(Cr3+)离子含量越高绿色越深。铬(Cr3+)离子含量达到极限就形成钠铬辉石（NaCrSi2O6）矿物，也就是不透明艳绿色的干青翡翠。

 这是我店的一块含铬(Cr3+)的杨绿色翡翠挂件大家可以看以下

    红色和黄色：这种翡翠主要产于富含铁的环境中，是次生条件下铁的氧化物浸入所致。红色多呈褐红色、暗红色或橙红色，极少有鲜红色。黄色也多为黄褐色和黄绿色等。这种彩色的翡翠通常称为“翡”。

  这是我店一块含（铁）元素的冰黄翡挂件大家可以看一下

   紫色：翡翠紫色的成因目前还没有定论，一般认为Mn替代硬玉中的Al会导致紫色。
  这是我店的一款紫罗兰挂件大家可以看看

  今天先讲到这啦 ~~！！  呵呵  会不断更新的  呵呵~~！！
